MW5系列吊運廢鋼用電磁鐵

產品介紹

MW5系列吊運廢鋼用電磁鐵有常溫型、耐高溫型、高頻型、耐高溫高頻型等，它適用于搬運鑄鐵錠、鋼球及各種廢鋼。其勵磁方式可采用定電壓方式、強勵磁方式和過勵磁方式。MW5系列吊運廢鋼用電磁鐵主要型號有：常溫型有：MW5-70L/1、MW5-80L/1、MW5-90L/1、MW5-100L/1、MW5-110L/1、MW5-120L/1、MW5-130L/1、MW5-150L/1、MW5-165L/1、MW5-180L/1、MW5-210L/1、MW5-240L/1型；耐高溫型有：MW5-70L2、MW5-80L2、MW5-90L/2、MW5-100L/2、MW5-110L/2、MW5-120L/2、MW5-130L/2、MW5-150L/2、MW5-165L/2、MW5-180L/2、MW5-210L/2、MW5-240L/2型；高頻型有：MW5-100L/1-75、MW5-110L/1-75、MW5-120L/1-75、MW5-130L/1-75、MW5-150L/1-75、MW5-165L/1-75、MW5-180L/1-75、MW5-210L/1-75、MW5-240L/1-75型；耐高溫高頻型有：MW5-100L/2-75、MW5-110L/2-75、MW5-120L/2-75、MW5-130L/2-75、MW5-150L/2-75、MW5-165L/2-75、MW5-180L/2-75、MW5-210L/2-75、MW5-240L/2-75型等，生產廠家承接標準\非標電磁鐵（電磁吸盤）的設計制造和安裝維修。

MW5常溫型、耐高溫型、高頻型、耐高溫高頻型電磁鐵（電磁吸盤）以及整流控制設備、停電保磁設備（電氣箱）、吸盤用電纜卷筒等周邊配套設備的型號規格、技術參數、產品特性、結構圖紙、出廠價格以及常見問題故障、產品優點缺點等請聯系客服咨詢。

產品說明

產品名稱：MW5系列吊運廢鋼用電磁鐵
別名別稱：電磁吸盤\起重吸盤\起重磁鐵
型號規格：MW5型
所屬類別：電磁吊具
產品產地：河南新鄉\湖南岳陽
非標定制：承接非標制造
是否現貨：定制生產
生產周期：7~10天
供貨范圍：全國
送達方式：自提或代辦托運
是否安裝：安裝另計
售后方式：一年保修
發貨地區：河南新鄉長垣

產品圖冊

相關參數

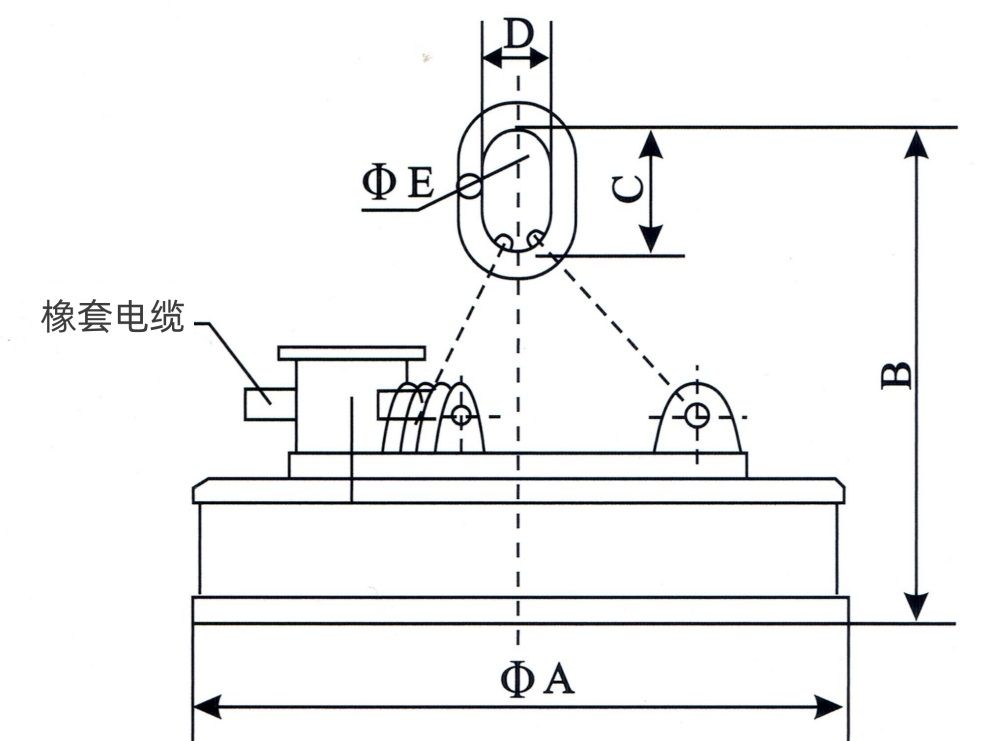

MW5系列吊運廢鋼用電磁鐵外形尺寸圖

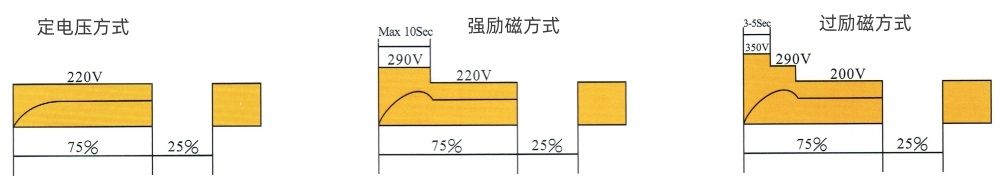

MW61系列橢圓形電磁吸盤控制方式與電壓電流特性曲線

MW5(常溫型)系列吊運廢鋼用電磁鐵技術規格參數表

常溫型（電壓：DC=220V，通電持續率TD=60%）
型號			MW5-70L/1	MW5-80L/1	MW5-90L/1	MW5-100L/1	MW5-110L/1	MW5-120L/1	MW5-130L/1	MW5-150L/1	MW5-165L/1	MW5-180L/1	MW5-210L/1	MW5-240L/1
外形尺寸 mm		A	700	800	900	1000	1100	1200	1300	1500	1650	1800	2100	2400
		B	800	800	1090	1090	1150	1150	1150	1250	1250	1520	1800	1800
		C	160	160	200	200	220	220	250	250	250	370	400	400
		D	90	90	120	150	150	150	150	200	200	230	250	250
		E	32	32	32	32	40	40	40	50	50	55	60	60
自重			490	620	800	1000	1350	1800	2010	2830	3450	4230	7000	9000
功率			3.3	3.96	5.9	6.6	7.7	9.02	12	14.3	16.5	22.5	23.8	23.9
電流(A)			15	18	26.6	30	35	41	54	65	75	102	129	154
吸吊能力	大鋼錠		2500	3000	4500	5500	6500	7500	8500	11000	12500	14500	21000	28000
	鑄鐵錠		380/150	480/200	600/300	800/450	1000/600	1200/800	1400/1000	1900/1200	2300/1400	2800/1500	3500/2000	4800/1100
	切屑		120/50	150/80	250/100	400/150	500/200	600/250	700/300	1100/400	1300/450	1600/600	2200/900	2900/1100
配套設 備	整流控制設備		不含變壓器 KDP-3					不含變壓器 KDP-4				STQL-25E	STQL-32E	STQL-38E
	整流控制設備		含變壓器 STQL-7E			含變壓器 STQL-10E		含變壓器 STQL-15E		含變壓器 STQL-20E		STQL-25E	STQL-32E	STQL-38E
	電纜卷筒		JTA30-15-2		JTA50-15-2				JTA80-15-2			JTA125-15-2	JTA175-15-2
	電纜連接器		DL-102									DL-202
注：潛水型電磁吸盤技術參數與常溫型電磁吸盤相同。

MW5(耐高溫型)系列吊運廢鋼用電磁鐵技術規格參數表

耐高溫型（電壓：DC=220V，通電持續率TD=60%，被吸物料溫度早100~700℃）主要技術參數
型號			MW5-70L2	MW5-80L2	MW5-90L/2	MW5-100L/2	MW5-110L/2	MW5-120L/2	MW5-130L/2	MW5-150L/2	MW5-165L/2	MW5-180L/2	MW5-210L/2	MW5-240L/2
外形尺寸 (mm)		A	700	800	900	1000	1100	1200	1300	1500	1650	1800	2100	2400
		B	800	800	1090	1090	1150	1150	1150	1250	1250	1520	1800	1800
		C	160	160	200	200	220	220	250	250	250	370	400	400
		D	90	90	120	150	150	150	150	200	200	230	250	250
		E	32	32	32	32	40	40	40	50	50	55	60	60
自重			520	650	900	1200	1500	2150	2300	3200	3700	4530	7200	9500
功率			2.64	3.52	4.51	5	6.05	7.92	8.93	11.3	13.3	19.8	22.8	26
電流(A)			12	16	20.5	22.7	27.5	36	40.6	51.4	60.6	90	104	118
吸吊能力	大鋼錠		2500	3000	4500	5500	6500	7500	8500	11000	12500	14500	21000	28000
	鑄鐵錠		380/150	480/200	600/300	800/450	1000/600	1200/800	1400/1000	1900/1200	2300/1400	2800/1500	3500/2000	4800/1100
	切屑		120/50	150/80	250/100	400/150	500/200	600/250	700/300	1100/400	1300/450	1600/600	2200/900	2900/1100
配套設 備	整流控制設備		不含變壓器 KDP-3					不含變壓器 KDP-4				STQL-25E	STQL-32E	STQL-38E
	整流控制設備		含變壓器 STQL-7E			含變壓器 STQL-10E		含變壓器 STQL-15E		含變壓器STQL-20E		STQL-25E	STQL-32E	STQL-38E
	電纜卷筒		JTA30-15-2		JTA50-15-2				JTA80-15-2			JTA125-15-2	JTA175-15-2
	電纜連接器		DL-102									DL-202

MW5(高頻型)系列吊運廢鋼用電磁鐵技術規格參數表

高頻型（電壓：DC=220V，通電持續率TD=75%）主要技術參數
型號			MW5-100L/1-75	MW5-110L/1-75		MW5-120L/1-75		MW5-130L/1-75		MW5-150L/1-75		MW5-165L/1-75		MW5-180L/1-75		MW5-210L/1-75		MW5-240L/1-75
外形尺寸 (mm)		A	1000	1100		1200		1300		1500		1650		1800		2100		2400
		B	1090	1150		1150		1150		1250		1250		1520		1800		1800
		C	200	220		220		250		250		250		370		400		400
		D	150	150		150		150		200		200		230		250		250
		E	32	40		40		40		50		50		550		60		60
自重			1200	1500		2000		2280		3100		3840		4690		7400		9500
功率			4.84	6.07		7.26		8.95		11.3		12.2		16.3		21.7		25.9
電流(A)			22	27.6		33		40.7		51.4		55.6		73.9		98.5		117.6
吸吊能力	大鋼錠		5500	6500		7500		8500		11000		12500		14500		21000		28000
	鑄鐵錠		800/450	1000/600		1200/800		1400/1000		1900/1200		2300/1400		2800/1500		3500/2000		4800/2500
	切屑		400/150	500/200		600/250		700/300		1100/400		1300/450		1600/600		2200/900		2900/1100
配套設 備	整流控制設備		不含變壓器 KDP-3						不含變壓器 KDP-4						STQL-25E		STQL-32E		STQL-38E
			含變壓器 STQL-7E				含變壓器 STQL-10E		含變壓器 STQL-15E				含變壓器
	電纜卷筒		JTA30-15-2		JTA50-15-2						JTA80-15-2				JTA125-15-2		JTA175-15-2
	電纜連接器		DL-102												DL-202
注：強勵磁方式吸吊時DC=290V，吊運時DC=220V）

MW5(耐高溫高頻型)系列吊運廢鋼用電磁鐵技術規格參數表

耐高溫高頻型（電壓：DC=220V，通電持續率TD-75%，被吸吊物料溫度在100~700℃）主要技術參數
型號			MW5-100L/2-75	MW5-110L/2-75		MW5-120L/2-75		MW5-130L/2-75		MW5-150L/2-75		MW5-165L/2-75		MW5-180L/2-75		MW5-210L/2-75		MW5-240L/2-75
外形尺寸 (mm)		A	1000	1100		1200		1300		1500		1650		1800		2100		2400
		B	1090	1150		1150		1150		1250		1250		1520		1800		1800
		C	200	220		220		250		250		250		370		400		400
		D	150	150		150		150		200		200		230		250		250
		E	32	40		40		40		50		50		550		60		60
自重			1400	1700		2300		2680		3460		4100		4900		7780		9930
功率			3.96	5.8		6.6		7.8		9.6		11		14.9		19.6		23.3
電流(A)			18	26.3		30		35.4		43.6		50		67.7		90		106
吸吊能力	大鋼錠		5500	6500		7500		8500		11000		12500		14500		21000		28000
	鑄鐵錠		800/450	1000/600		1200/800		1400/1000		1900/1200		2300/1400		2800/1500		3500/2000		4800/2500
	切屑		400/150	500/200		600/250		700/300		1100/400		1300/450		1600/600		2200/900		2900/1100
配套設 備	整流控制設備		不含變壓器 KDP-3						不含變壓器 KDP-4						STQL-25E		STQL-32E		STQL-38E
			含變壓器 STQL-7E				含變壓器 STQL-10E		含變壓器 STQL-15E				STQL-20E
	電纜卷筒		JTA30-15-2		JTA50-15-2						JTA80-15-2				JTA125-15-2		JTA175-15-2
	電纜連接器		DL-102												DL-202
注：強勵磁方式吸吊時DC-290V，吊運時DC-220V

延伸閱讀

一、起重電磁吸盤概述

起重電磁吸盤用途

電磁吸盤與各種起重機械配合使用?？蓮V泛使用于煉鋼廠、軋鋼廠、廢鋼處理廠、大型鑄造車間、造船廠、重型機械制造廠、鋼材庫、港口碼頭和車站等行業。用來裝卸搬運導磁性物料。

電磁吸盤主要特點

1、采用全密封結構，防潮性能好；

2、經計算機優化設計，結構合理、吸重比大、能耗低；

3、勵磁線圈經特殊工藝處理，提高了線圈的電氣和機械性能，絕緣材料耐熱等級達到C級，使用壽命長；

4、針對不同的被吸物料狀況，采用不同的結構和參數，能廣泛滿足用戶的需求；

5、高溫型電磁吸盤采用獨特的隔熱方式，提升了電磁吸盤的耐人適應范圍；

6、安裝、運行、維護簡便。

起重電磁吸盤\永磁吸盤\除鐵器產品類型

MW5系列吊運廢鋼用電磁鐵，MW61系列橢圓形電磁吸盤，MW12系列吊運捆扎棒材矩形電磁吸盤，MW22系列電磁鐵，吸吊方坯、圓坯、軌梁用電磁鐵，MW84系列吊運中厚板用電磁鐵，吊運成卷線材（盤圓）用電磁鐵，MW16、MW96、MW26、MW36系列吊運鋼帶用電磁鐵；手動永磁吸盤，自動永磁吸盤；電磁除鐵器，MC03(RCDB)系列圓形電磁除鐵器，MC23系列矩形電磁除鐵器，MC22系列自卸式電磁除鐵器等。

二、起重電磁吸盤選型注意事項

1、選用電磁吸盤的主要依據是被吸取的物料；

2、吸運廢鋼材時涉及到物料的堆積松散程度，塊狀程度，材質程度，工作頻率及溫度數據等；

3、吸運成品材時涉及到物料的外形尺寸，材質程度，物料數量，工作頻率及溫度數據等；

4、吸運物料溫度低于100℃時，選用常溫型吸盤。溫度超過100℃ 時，選用耐高溫型吸盤。超過600℃時請?zhí)貏e注明；

5、通電持續率超過60%時，選用高頻型吸盤；

6、水中吸物料時，選用潛水型吸盤(潛水深度< 100m)。由于潛水型吸盤與常溫型吸盤相似，用戶請?jiān)谟嗀洉r(shí)說明；

7、設備配套電器：單臺吸盤使用時，按耗能功率(電流)選擇整流控制設備及輔助設備；多臺吸盤聯用時，按聯用臺數的耗能功率(電流)總和選擇；

8、按被吸運物料的難易程度，實際狀況選用合適的電磁吸盤，同時還要考慮每批物料的種類和化學性質的變化，季節潮濕對吸盤吸運時有無影響。
